KF715/UVIR2点型紫外火焰探测器，点型红外火焰探测器(下称KF715/UVIR2火焰探测器)，是在参考了本公司之前火焰探测器的基础上，根据市场需求和客户建议，设计的一款小型高性能火焰探测器。KF715/UVIR2火焰探测器使用了新型的窄带电流型红外热释电传感器和日本滨松光子学株式会社的R2868型“日光盲”紫外光电传感器，配合内置的32位微处理器和专利(CN202010297486.5)复合信号处理算法，能够快速识别火焰信号，并准确区分真实火焰与干扰源，极大程度的降低了环境因素对探测器的影响。在满足防爆、防护、耐腐蚀等性能的同时，KF715/VIR2火焰探测器产品体积更小，重量更轻，安装更便捷。
KF715/UVIR2 点型紫红外火焰探测器技术参数
1.产品概述
KF715/UVIR2点型紫外火焰探测器 点型红外火焰探测器 (下称KF715/UVIR2火焰探测器) , 是在参考了本公司之前火焰探测器的基础上，根据市场需求和客户建议，设计的一款小型高性能火焰探测器。KF715/UVIR2火焰探测器使用了新型的窄带电流型红外热释电传感器和日本滨松光子学株式会社的 R2868 型“ 日光盲”紫外光电传感器，配合内置的 32 位微处理器和专利 (CN202010297486.5) 复合信号处理算法，能够快速识别火焰信号，并准确区分真实火焰与干扰源，极大程度的降低了环境因素对探测器的影响。在满足防爆、防护、耐腐蚀等性能的同时，KF715/UVIR2火焰探测器产品体积更小，重量更轻，安装更便捷。
2.产品图示
3.功能特点
内置高速、低功耗、高性能32位高精度数据处理芯片；
采用专利 (CN201420098276.3) 窄带电流型红外热释电传感器和快速响应紫外光学传感器复合探测；
能更早探测到小火；
探测距离40米 (0.33m*0.33m*0.05m 正庚烷火);
完善的算法极佳的结合了火焰探测和误报警能力；
探测器适用于多种燃料；
适用于重工业应用场合；
4.设计标准
GB 15631-2008 《特种火灾探测器》, GB 12791-2006《点型紫外火焰探溅器》, GB3836《爆炸牲环境》。

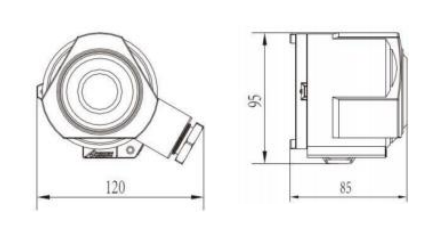

5.尺寸规格

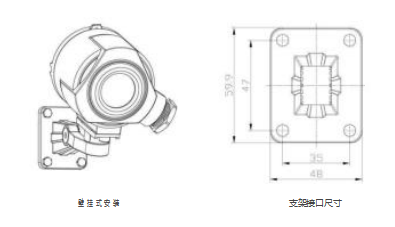

6.安装示意
产品名称 | KF715/UVIR2 | |||
光谐范围 | IR:4.3~5.0µm, UV:185~260nm | |||
视角范围 | 视角120° | |||
探测距离 | 燃烧物 | 火源大小 | 探测距离 | |
正庚烷 | 0.1㎡火盘 | 40m | ||
汽油 | 35m | |||
柴油 | 35m | |||
煤油 | 35m | |||
酒精 | 30m | |||
纸张 | 30m | |||
甲烷 | 高0.5m | 30m | ||
宽0.2m | ||||
响应时间 | 火源大小 | 响应时间 | ||
0.3mx0.3m正庚烷火焰 | ≤10S | |||
灵敏度等级 | I级 | |||
电压范围 | DC24V(电压范围18~30V) | |||
工作电流 | ≤50mA(具有一个工作状态指示灯，正常监视状态时绿色闪亮;具有一个火灾报警确认灯，火灾报警状态时红色常亮;具有一个故障指示灯，故障状态时黄色常亮;) | |||
继电器输出 | 火警继电器，1A@30VDC，常开触点输出，监视状态常开触点断开，火灾报警状态常开触点闭合; | |||
故障继电器，1A@30VDC，常开触点输出，监视状态常开触点闭合，故障报警状态常开触点断开; | ||||
信号输出 | 继电器型 | 2路火警、故障继电器输出 | ||
操作方式 | 红外遥控器 | |||
复位方式 | 断电复位/通讯协议复位/遥控器复位 | |||
工作温度 | -40°C~70°C | |||
储存温度 | -40°C~85°C | |||
工作湿度 | 0~96%RH(不结露)可短时间承受100%冷凝湿度 | |||
防爆认证 | ExdIIC T6 Gb/tD A21 IP66/IP67 T80°C | |||
防护等级 | IP66 /IP67 | |||
壳体材料 | 铸铝，表面烤漆 | |||
电气接口 | 1x3/4NPT、M25*1.5、G3/4 （可按需求定制转接头） | |||
尺寸 | 120mm x95mm x85mm | |||
重量 | 0.7KG | |||
配件 | 铸铝支架 | |||
设计标准 | GB 15631-2008《特种火灾探测器》，GB 12791-2006《点型紫外火焰探测器》，GB3836《爆炸性环境》 | |||
